PRODUCT MANUAL / 產品說明

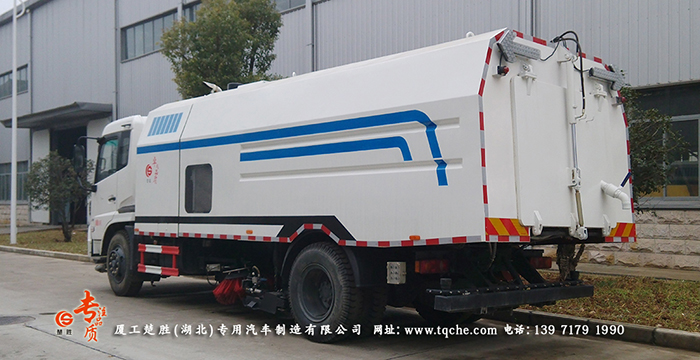

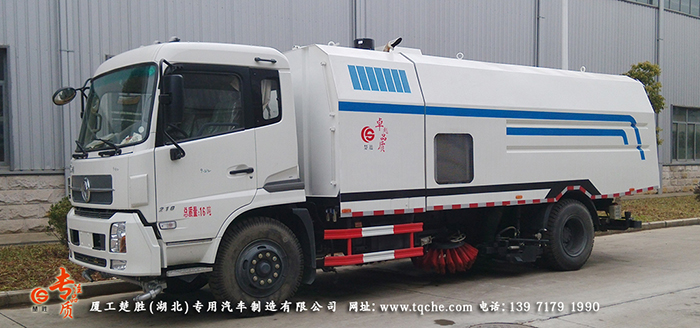

東風天錦掃路車
底盤配置：軸距4500，康機ISB180 50，東風6檔，9.00R20輪胎，原裝空調。
1、帶掃盤4把，江鈴88馬力副發動機（145以上為康明斯140馬力副發動機）；意大利馬達；法國控件開關；中日合資電磁閥組；免維護自分離式離合器；免維護風機；不銹鋼水箱垃圾箱；尾部LED箭頭燈，手動泵應急系統。
2、**大清掃寬度3.2m；吸入粒度φ120mm。

掃路車參數表

項目	參數
副發動機型號	康明斯
副發動機功率	140馬力
**大總質量	15800 kg
**高車速	≥95km/h
清掃寬度	3-3.5m
清水箱容積	3.5m3
垃圾箱容積	7-8m3
作業速度	3～25km/h
**大作業能力	45000 -90000m2/h
**大吸入粒度	110 mm
清掃效率	≥95%
外形尺寸(mm)	8700×2500×2950
貨廂尺寸(mm)	××
接近/離去角	19/12
前懸/后懸(mm)	1032/1638
總質量(Kg)	16000
額定載質量(Kg)	1900
整備質量	13905
**高車速(km/h)	115

主要技術參數

車輛總質量：15800Kg額定載質量：5100Kg 整備質量：10505Kg

本車**高時速可達到115Km/h，清掃速度：3-25Km/h

清掃效率：≥95%

**大吸入粒度：110mm

垃圾箱**大卸料角：45°

**大清掃寬度：3.5m

**大清掃能力：70000㎡/h

液壓油箱容量：60L

副發動機工作轉速：1750r/min
垃圾箱容積：7-8m³
水箱容積：3.5m³

【主要技術參數】
產品**	楚勝牌	公告批次	293
產品名稱	CSC5161TSLDV型掃路車	產品號	ZMSPA5DW01M
總質量(Kg)	15800	罐體容積(m3)
額定載質量(Kg)	4805	外形尺寸(mm)	7860,8060,8360×2480×3050
整備質量(Kg)	10800	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	20/11	前懸/后懸(mm)	1430/1930
軸數	2	軸距(mm)	3800,4200,4500,4700,5000
軸荷(Kg)	5800/10000	**高車速(Km/h)	98
其它	外形長與軸距對應關系為(mm):7860/4500,8060/4700,8360/5000。側防護由車輛兩側專用作業裝置替代。后防護采用冷彎型鋼/Q235,焊接,截面高120mm,截面寬50mm,下邊緣離地高450mm。外觀顏色可變化,文字噴涂位置可變化。隨底盤選裝駕駛室;ABS廠家及型號:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車系統()有限公司/3631010-C2000,4460046440。
【底盤技術參數】
底盤型號	DFL1160BX1V	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸(mm)	7090,7490,7790,8290,8790×2370,2460×2760,2840,2730	輪胎數	6
接近角/離去角(°)	20/18	輪胎規格	9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5
鋼板彈簧片數	7/9+6,8/10+8,10/11+10	前輪距(mm)	1880,1900,1920
燃料種類	柴油	后輪距(mm)	1800,1860,1820
排放標準	GB3847-2005,GB17691-2005國V
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50	東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司東風商用車有限公司東風商用車有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司	6700 6700 4500 4752 4752 5900 6700 5900 5900	155 144 132 132 132 132 198 155 140
